Кольцевая и лучевая схемы разводки систем увлажнения

Адиабатическое увлажнение — относительно новая технология на рынке контроля микроклимата. Как и все новые технологии, адиабатическое увлажнение развивается, разрабатывается новое оборудование, усовершенствуются инженерные решения. Развитие технологических решений в конечном счете направлено на повышение удобства использования, снижение стоимости установки и владения, а так же увеличение отказоустойчивости. Одним из таких новых технологических решений является организация кольцевой схемы устройства системы увлажнения.

Ниже мы рассмотрим два типа организации системы увлажнения на различных объектах: классической лучевой схемы и продвинутой кольцевой схемы устройства системы. Приведем плюсы и минусы обоих схем, их конструктивные и технологические особенности, а также техническую и коммерческую аргументацию.

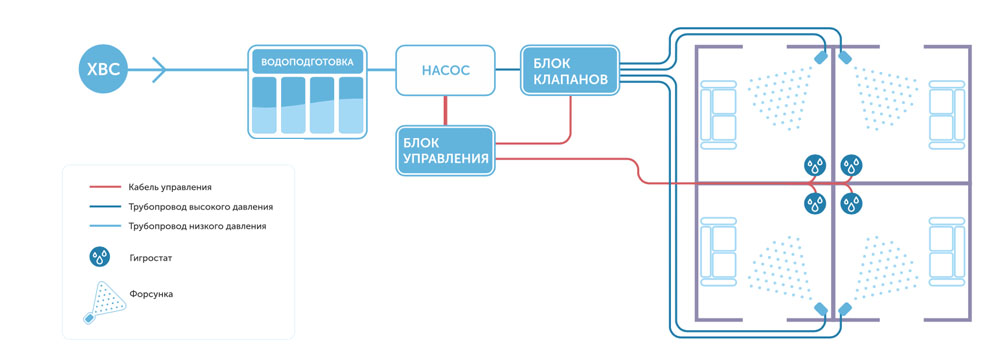

Лучевая схема является одним из базовых вариантов построения систем адиабатического увлажнения и широко применяется на объектах различного назначения.

В основе схемы лежит принцип распределения потоков от центрального узла к конечным точкам — форсункам. От насосной станции и системы водоподготовки через клапанную группу прокладываются отдельные линии трубопроводов, которые проходят через точки распыления и заканчиваются в концевых участках.

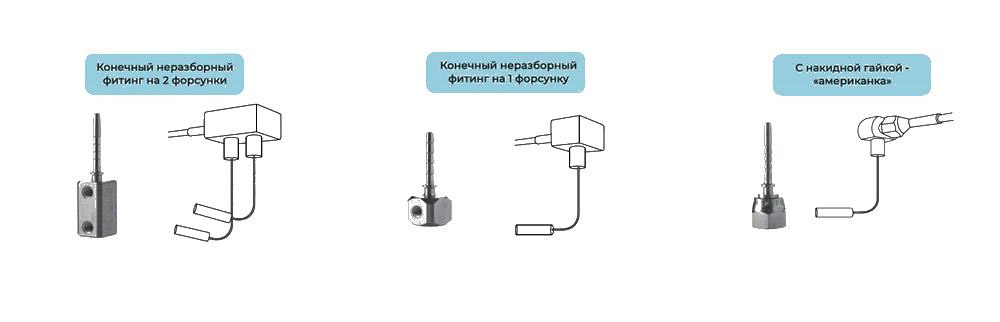

Подключение форсунок может быть реализовано в двух вариантах:

• проходное подключение — форсунка встраивается непосредственно в линию трубопровода через тройник
• концевое подключение — форсунка устанавливается в конце линии

Такие решения реализуются с использованием стандартных фитингов, в том числе с накидными гайками, обеспечивающими удобство монтажа и обслуживания.

Для повышения гибкости монтажа могут использоваться удлинители из нержавеющей стали, позволяющие точно позиционировать форсунки относительно уровня потолка и компенсировать конструктивные особенности объекта.

Трубопроводы, как правило, прокладываются в запотолочном пространстве и ориентируются по геометрии помещений — параллельно стенам и несущим конструкциям.

Особенности работы системы

В лучевой схеме управление подачей воды осуществляется на уровне центрального оборудования.

Это определяет следующие особенности работы системы:

• подача воды осуществляется по отдельным линиям
• распыление происходит при наличии давления в линии
• включение и отключение зон реализуется через центральный узел

В лучевой схеме применяются пассивные форсунки, в которых процесс распыления напрямую зависит от давления в трубопроводе. Такой подход формирует предсказуемую и понятную модель работы системы, удобную для проектирования и эксплуатации.

Конструктивные особенности

Лучевая схема отличается линейной структурой трубопроводов и отсутствием замкнутых контуров.

К основным особенностям можно отнести:

• последовательное подключение форсунок
• наличие конечных участков трубопроводов
• централизованное управление
• ограниченное количество активных элементов

При проектировании учитываются минимальные радиусы изгиба труб, шаг крепления трубопроводов, необходимость компенсационных элементов. Также важным фактором является корректное размещение форсунок с учётом аэродинамики помещения и движения воздушных потоков. Длина факела распыления, как правило, составляет порядка 1–1,5 м и может смещаться под воздействием вентиляции.

Применение лучевой схемы в локальных системах

Наиболее типичный сценарий использования лучевой схемы в индивидуальных системах увлажнения:

• квартиры
• частные дома
• офисы

Преимущества в этом случае:

• простота реализации
• понятная логика работы
• относительно низкая стоимость внедрения

Для небольших объектов лучевая схема часто является оптимальным решением.

Лучевая схема в централизованных системах

В централизованных системах лучевая схема также применяется, особенно:

• на объектах с простой планировкой
• при ограниченном количестве зон
• при необходимости минимизировать сложность системы

Однако при масштабировании (много квартир, сложная геометрия здания) начинают проявляться ограничения.

Инженерные и эксплуатационные особенности

При выборе лучевой схемы важно учитывать её эксплуатационные характеристики.

Централизованная логика управления
Упрощает структуру системы и снижает количество активных элементов

Прямолинейная архитектура трубопроводов
Облегчает монтаж и проектирование

Предсказуемое поведение системы
Удобно для настройки и эксплуатации

В то же время при увеличении масштаба системы могут проявляться особенности, связанные с:

• балансировкой линий
• распределением давления
• управлением отдельными зонами

Эти факторы учитываются на этапе проектирования и определяют область оптимального применения схемы.

Когда применяется лучевая схема

Лучевая схема является рациональным выбором в следующих случаях:

• объекты небольшой и средней площади
• относительно простая геометрия помещений
• ограниченное количество зон увлажнения
• задачи без сложного сценарного управления

Лучевая схема - это проверенное временем решение, которое активно используется и будет использоваться на многих объектах. Среди преимуществ такой схемы можно отметить упрощенный монтаж и проектирование, а так же свободное расположение форсунок, наряду с очевидными коммерческими (снижение бюджета, при стабильной надежности) и техническими (простое обслуживание) преимуществами. Одновременно с этим, необходимо учитывать и функциональные ограничения лучевой разводки, среди которых: отсутствие программного отслеживания протечек и больший расход воды, т. к. система сливает воду в канализацию после каждого цикла распыления.

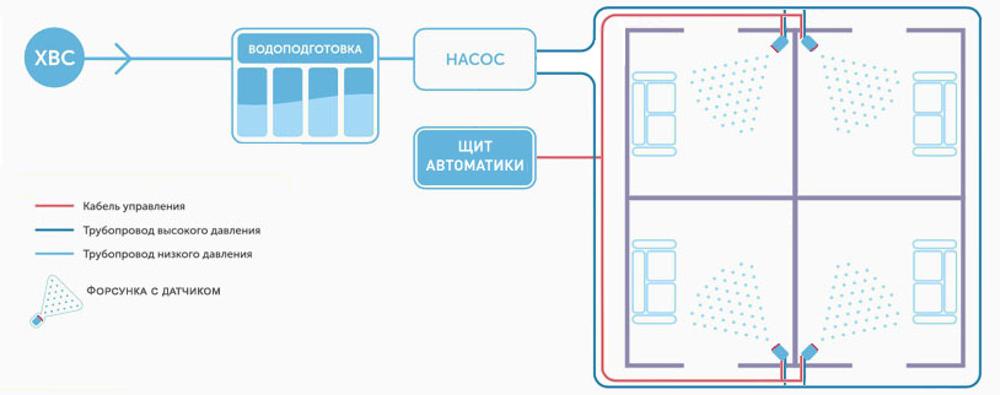

Кольцевая схема представляет собой альтернативную архитектуру построения системы адиабатического увлажнения, при которой трубопроводная сеть формируется в виде замкнутого контура.

В отличие от лучевой схемы, где линии имеют начало и конец, в кольцевой системе магистраль образует непрерывное кольцо, по которому циркулирует вода под давлением. Форсунки устанавливаются непосредственно на магистрали. Управление распылением осуществляется непосредственно на активной форсунке (в отличие от пассивной форсунки, где распыление зависит от наличия давления в магистрали).

Принцип работы кольцевой системы существенно отличается: система комплектуется активными форсунками, давление в трубопроводе поддерживается постоянно, а подача воды на распыление регулируется непосредственно в точке установки форсунки.

Ключевые отличия от лучевой схемы

Кольцевая схема отличается не только геометрией трубопроводов, но и логикой работы системы.

Основные отличия:

• отсутствие концевых участков трубопроводов
• замкнутый контур циркуляции
• возможность поддержания постоянного давления
• перенос управления на уровень отдельных зон

Если в лучевой схеме управление сосредоточено в центральном узле, то в кольцевой архитектуре появляется возможность распределённого управления.

Особенности работы кольцевой схемы

Кольцевая схема позволяет реализовать иной режим эксплуатации системы.

Постоянное давление в магистрали
Вода циркулирует в системе, а насосное оборудование работает в более стабильном режиме

Локальное управление распылением
Активация форсунок осуществляется через клапаны непосредственно в зоне увлажнения

Снижение гидравлических колебаний
Отсутствие резких пусков и остановок потока в отдельных линиях

Такой подход положительно влияет на стабильность работы системы и её поведение в динамике.

Конструктивные особенности

Кольцевая схема требует более сложного подхода к проектированию по сравнению с лучевой.

К основным конструктивным особенностям относятся:

• замкнутая магистраль трубопроводов
• использование активных элементов (клапанов или форсунок)
• необходимость точного расчёта гидравлики системы

При подключении форсунок от основной магистрали выполняется ответвление через тройник, к которому подключается активная форсунка или узел управления.

Как и в лучевой схеме, трубопроводы прокладываются в запотолочном пространстве с соблюдением требований по радиусам изгиба и креплению.

Область применения

Кольцевая схема применяется на объектах, где требуется более гибкое управление системой и стабильная работа при переменных нагрузках.

Централизованные системы

Наиболее характерная область применения:

• жилые комплексы
• многоквартирные дома
• крупные офисные здания
• коммерческие объекты

В таких проектах кольцевая схема позволяет эффективно работать с большим количеством зон.

Объекты со сложной геометрией

• разветвлённые планировки
• протяжённые здания
• объекты с неравномерной нагрузкой

Замкнутый контур обеспечивает более равномерное распределение давления в системе.

Инженерные и эксплуатационные особенности

Кольцевая схема обладает рядом характеристик, которые определяют её применение.

Стабильный гидравлический режим
Постоянное давление снижает нагрузку на оборудование

Гибкость управления
Возможность индивидуального контроля зон

Равномерное распределение параметров
Снижение влияния удалённости точек от насосной станции

Повышенные требования к проектированию
Необходимость более точного расчёта и настройки системы

Технологические возможности

Кольцевая схема открывает дополнительные возможности для реализации современных функций:

• зональное управление влажностью
• интеграция с системами автоматизации здания
• диспетчеризация и мониторинг
• контроль состояния системы

В том числе возможно использование программных решений для круглосуточного мониторинга и управления системой через различные устройства.

Когда применяется кольцевая схема

Кольцевая схема является рациональным выбором в следующих случаях:

• крупные и распределённые объекты
• большое количество зон увлажнения
• повышенные требования к управляемости системы
• необходимость стабильной работы при переменной нагрузке
• интеграция в сложные инженерные системы здания

Лучевая и кольцевая схемы не являются конкурирующими решениями, а представляют собой разные инженерные подходы, каждый из которых эффективен в определённых условиях.

На практике выбор редко ограничивается одной схемой. Наиболее рациональные решения формируются за счёт их комбинации.

Такой подход позволяет:

• учитывать особенности объекта
• оптимизировать стоимость
• обеспечить требуемый уровень управления
• повысить надёжность системы

В результате система увлажнения становится не набором стандартных решений, а гибким инженерным инструментом, адаптированным под конкретную задачу.

Автор: Алексей Хромов, генеральный директор Аиртех Санкт-Петербург, 2026
